| Parametry elektryczne (STC2) Model | |
|---|---|
| Moc maksymalna Pmax | 335W |
| Napięcie MPP Umpp | 34,5V |
| Prąd MPP Impp | 9,72A |
| Napięcie jałowe Uoc | 41,1V |
| Prąd zwarciowy Isc | 10,31A |
| Współczynnik sprawności modułu | 19,6% |
| Temperatura pracy | -40 do +90°C |
| Maksymalne napięcie systemu | 1.000V |
| Prąd znamionowy bezpiecznika serii | 20A |
| Tolerancja mocy | 0 do +3% |
| Parametry elektryczne (NMOT3) | |
|---|---|
| Moc maksymalna Pmax | 250W |
| Napięcie MPP Umpp | 32,3V |
| Prąd MPP Impp | 7,75A |
| Napięcie jałowe Uoc | 38,6V |
| Prąd zwarciowy Isc | 8,29A |
| Certyfikaty |
|---|
| IEC 61215-1/-1-1/2:2016, IEC 61730-1/2:2016 |
| IEC 62716 : 2013 (badanie odporności korozyjnej w atmosferze amoniaku) |
| (D x SZ x W)IEC 61701 : 2012 Severity 6 (badanie odporności korozyjnej w środowisku mgły solnej)Wymiary opakowania (D x SZ x W) |
| OHSAS 18001, PV CYCLE |
| ISO 9001, ISO 14001, ISO 50001 |
| Parametry mechaniczne | |
|---|---|
| Ogniwa | 6 x 10 |
| Producent ogniw | LG |
| Typ ogniw | monokrystaliczny/typ N |
| Wymiary ogniwa | 161,7 x 161,7 mm |
| Busbars | 12 |

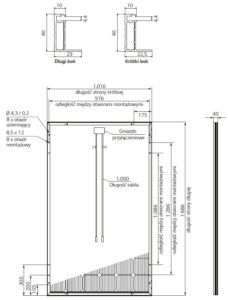

| Wymiary (D x S x W) | 1.686 x 1.016 x 40 mm |
| Maksymalna obciążalność* | 6.000Pa (ciśnienie) 5.400Pa (ssanie) |
| Waga | 17,1 kg |
| Złącze, typ | MC4/MC |
| Gniazdo przyłączeniowe | IP68 z 3 diodami bypass |
| Przewód przyłączeniowy, długość | 2 x 1.000 mm |
| Osłona przednia | szkło hartowane o wysokiej przezroczystości |
| Rama | aluminium eloksalowane |
Mechaniczne testy obciążeniowe (5400 Pa / 4000 Pa) zgodnie z IEC 61215-2: 2016
(badane obciążenie: obciążenie obliczeniowe x współczynnik bezpieczeństwa 1,5)
| Packaging Configuration | ||
|---|---|---|
| Liczba modułów na paletę | [EA] | 25 |
| Liczba modułów na 40 ft kontenera | [EA] | 650 |
| Wymiary opakowania (D x SZ x W) | [mm] | 1.750 x 1.120 x 1.221 |
| Waga brutto opakowania | [kg] | 464 |
| Współczynniki temperaturowe | |
|---|---|
| NOCT | 42 ± 3 °C |
| Pmpp | -0,36 %/°C |
| Voc | -0,27 %/°C |
| Isc | 0,03 %/°C |
