| Parametry elektryczne w Standardowych Warunkach Testu (STC) | |
|---|---|

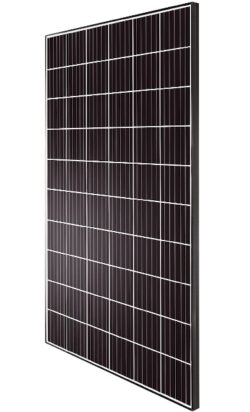

| Model | KS330MFB-60 |
| Moc maksymalna Pm [Wp] | 330 |
| Napięcie jałowe Voc [V] | 40,3 |
| Prąd zwarciowy Isc [A] | 10,11 |
| Napięcie mocy maksymalnej Vm [V] | 33,5 |
| Prąd mocy maksymalnej Im [A] | 9,86 |
| Sprawność modułu η [%] | 19,78 |
| Parametry elektryczne w nominalnych warunkach pracy (NMOT) | |
|---|---|
| Moc maksymalna Pm [Wp] | 243 |
| Napięcie jałowe Voc [V] | 37,8 |
| Prąd zwarciowy Isc [A] | 8,18 |
| Napięcie mocy maksymalnej Vm [V] | 31,4 |
| Prąd mocy maksymalnej Im [A] | 7,73 |
Uwagi:
- Standardowe Warunki testu [STC]: natężenie promieniowania słonecznego
1000 W/m2; AM 1,5; temperatura ogniwa 25°C - Nominalne warunki pracy (NMOT): natężenie promieniowania słonecznego
800 W/m2; prędkość wiatru 1m/s, temperatura otoczenia 20°C - Tolerancja mocy maksymalnej: 0~+5 W, dokładność pomiaru mocy: ±3%,
odchylenie parametrów Voc[V], Isc[A], Vm[V] oraz Im[A]: ±3%
| Właściwości mechaniczne: | |
|---|---|
| Wymiary | 1665×1002×35mm (L×W×H) |
| Waga | 18.6kg |
| Szkło | Hartowane 3,2mm |
| Laminat | Folia EVA |
| Ogniwa | 60szt. 158.75×158.75mm monokrystaliczne, 5 busbarów, wykonane w technologii PERC |
| Backsheet | Folia kompozytowa koloru białego |
| Rama | Anodowane aluminium koloru czarnego |
| Skrzynka przyłączeniowa | IP67 |
| Przewody | 1m |
| Złącza | Kompatybilne z MC4 |
| Współczynniki temperaturowe | |
|---|---|
| Temperaturowy współczynnik Voc | -0.31%/°C |
| Temperaturowy współczynnik Isc | 0.058%/°C |
| Temperaturowy współczynnik Pm | -0.40%/°C |
| Parametry Maksymalne | |
|---|---|
| Maksymalne napięcie łańcucha modułów | DC 1000(IEC) |
| Bezpiecznik prądu wstecznego [A] | 20 |
| Maksymalne parcie wiatru [Pa] | 5 400 |
| Temperatura użytkowania [°C] | – 40 to + 85 |
| Odporność na grad | Maksymalna średnica gradziny równa 25mm przy uderzeniu z prędkością 23m/s |
