A-HCM MONO FULL BLACK

120 OGNIW MONOKRYSTALICZNYCH

Seria H-CUT firmy EXE to nowa linia modułów o
najwyzszej sprawnosci. Wymiarami bliskie standardowym
60-ogniwowym modułom, monokrystaliczne ogniwa
H-CUT ciete sa na pół w celu poprawy ich wydajnosci.
Dzieki połaczeniu równoległemu dwóch serii ogniw
dodatkowo zmniejszany jest negatywny wpływ zacienienia.
Seria ta, dzieki czarnej anodowanej ramie łaczy atrakcyjny
wyglad z wysoka sprawnoscia przekraczajaca 19%

Gwarantowana dodatnia
tolerancja mocy 0…+5 WP

Wytrzymałosc 5400Pa
obciazenia sniegiem

Szkło antyrefleksyjne 3,2mm

Maksymalna stabilność
dzięki wzmocnionej, aluminiowej ramie

Parametry elektryczneA-HCM330/120
Moc maksymalna (Pmpp)330W
Napięcie obwodu otwartego (Voc) (V)41.02
Prad obwodu zamknietego (Isc) (A)10.29
Napiecie w punkcie maks. mocy (Vmpp) (V)34.03
Natezenie pradu w p. maks. mocy (Impp) (A)9.70
Wydajnosc modułu (%)19.61%
STC – standardowe warunki testowania: oswietlenie 1000W/m2, AM 1,5, temp. ogniwa 25°C
NOCTA-HCM330/120
Moc maksymalna (Pmpp)243W
Napiecie obwodu otwartego (Voc) (V)37.61
Prąd obwodu zamkniętego (Isc) (A)8.23
Napięcie w punkcie maks. mocy (Vmpp) (V)33.78
Natężenie prądu w p. maks. mocy (Impp) (A)7.20
NOCT – temp. pracy modułu przy naswietleniu 800W/m2, temp. powietrza 20°C, predkosc wiatru 1 m/s
Współczynniki temperaturowe
Pmax Temperature Coeffi cients(W/°C) -0.35%/°C
Voc Temperature Coeffi cients (V/°C)-0.28%/°C
Isc Temperature Coeffi cients (A/°C)+0.05%/°C
Noct Nominal Operating Cell Temperature (°C)45+/-2°C
Wartosci graniczne
Temperatura pracy:-40°C to +85°C
Maksymalne napiecie systemu:1500V
Maks. zabezpieczenie przetezeniowe:20A
Tolerancja mocy:0/+5W
Obciazenie przednia strona modułu:5400Pa testowane 8000Pa
Obciazenie tylna strona modułu:2400Pa
strona modułu: 2400Pa
Klasa ochrony
II
Specyfikacja techniczna*
Typ ogniwaMonokrystaliczne
Waga19kg +/-3%
Wymiary1700x996x35mm (+/-2mm)
Przewody przyłączeniowePionowo: 500 mm
Ilość ogniw120 (6×20)
Skrzynka przyłączeniowaIP67, 3 diody bypass
RamaCzarne aluminium
Szkło3,2mm, hartowane szkło
o niskiej zaw. żelaza
*Ogniwa oraz moduły moga róznic sie odcieniem.
Moc

330 W

Rodzaj ogniw

Monokrystaliczne

Full Black

Tak

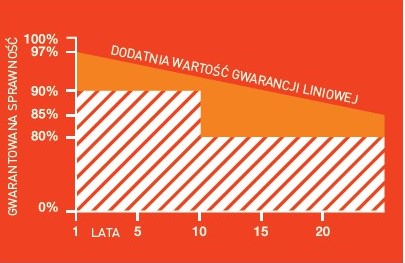

Gwarancja wydajności liniowej

25 lat

Gwarancja produktowa

15 lat

Wymiary modułu

1700*996*35
